Danh mục nội dung: Chuyên mục chính/3. Hệ thống, công cụ và thiết bị phát triển sản xuất điện tử/3.4. Hệ thống dây chuyền sản xuất SMT (SMT Line system)



  Desktop SMT Line system: Dây chuyền SMT để bàn (Mini SMT Line System)
  Part#: Qihe+Puhui TVM802A
  Giá (chưa VAT): 110+ triệu VNĐ
  Ghi chú: Dây chuyền SMT để bàn: máy in stencil, máy dán chip, máy hàn đối lưu
  Nhãn hiệu: Qihe+Puhui (Đài Loan/ Taiwan)
  [ Tài liệu Datasheet ]   [ Báo giá Quotation sheet ]   [ Shopping Shopping now ]   [ Views: 26580 ]   2021-03-06
 ◊ Đặc điểm chính:
Dây chuyền công nghệ sản xuất SMT là loại công nghệ phổ biến và thuộc loại hiện đại nhất trong ngành công nghiệp sản xuất điện tử hiện nay. Công nghệ & dây chuyền SMT này đang có và được sử dụng, vận hành hàng ngày tại các nhà máy sản xuất điện tử hiện đại ở Việt Nam như Canon, Panasonic, Samsung, UMC, Fujitsu, Sanyo... Để có căn bản và hiểu biết chung về công nghệ sản xuất SMT này bạn có thể tải về tham khảo các bài viết sau:

»
»

Theo các nội dung bài viết này và thực tế, bạn sẽ thấy một hệ thống dây chuyền sản xuất SMT (SMT Line System) tối thiểu sẽ bao gồm:
    -  1 x Máy in kem hàn (Stencil Printer)   --------> Có thể dùng loại thủ công hoặc máy bán tự động hoặc máy tự động.
    -  [ 01x Máy chấm keo (Dispender) ]     --------> Tuỳ chọn không bắt buộc. Có thể được tích hợp chức năng này vào máy cắm chip.
    -  1x Máy cắm chip & IC (Pick and Place Machine)  ----> Dùng máy bán tự động hoặc tự động, có loại tích hợp 2 trong 1 (cả cắm IC lẫn chip).
    -  1x Máy hàn đối lưu (Soldering Reflow Oven)   --------> Dùng loại bán tự động hoặc tự động.

 ◊ Mô tả chi tiết:



                                     Hình ảnh: Một dây chuyền sản xuất SMT tự động hoàn chỉnh trong thực tế

Như vậy, một hệ thống hoàn chỉnh sẽ cần tối thiểu 3-4 máy: nếu làm mẫu, lô nhỏ thì chỉ cần 3 máy (không cần máy chấm keo vì có thể tự chấm thủ công nếu cần), còn nếu là dây chuyền SMT tự động cho sản xuất lô lớn thì phải cần tối thiểu 4 máy (phải có máy chấm keo). Để phát huy tối đa công suất kịp cắm chip & IC thì thường người ta có thể có 2 máy cắm chip & IC (1 máy chuyên cắm IC hoặc cả chip lớn, và một máy chuyên cắm Chip nhỏ) cho một dây chuyền SMT (tức là có tới 5 máy tự động).

Về hạng mục đầu tư, ngoài phần lõi là hệ thống dây chuyền sản xuất SMT nêu trên thì có thể phải đầu tư thêm: hệ thống cấp khí nén (bắt buộc nếu là sản xuất SMT tự động công suất lớn), hệ thống phòng sạch điều hoà - chống ẩm (bắt buộc nếu dùng sản xuất hàng loạt lô lớn)hệ thống cấp điện liên quan cho vận hành thiết bị một cách an toàn, ổn định. Trường hợp, sản xuất các bo mạch có độ tinh xảo cao và cần chất lượng đồng đều, cao cấp thì nhất thiết phải có thêm Máy trộn kem hàn (solder past mixer - xem chi tiết sản phẩm@ TULA) và có thể cần thêm các máy hiểm tra liên quan khác (kiểm tra chất lượng in kem hàn, kiểm tra chất lượng cắm dán chip, kiểm tra chất lượng mối hàn AOI...).


Tải về xem file presentation sản phẩm & giải pháp dây chuyền Mini SMT của TULA ở đây >>


Kinh phí đầu tư: cái này tuỳ thuộc vào số lượng & quy mô và loại máy cần mua.
Cụ thể: một hệ thống dây chuyền SMT tự động công suất lớn có giá tối thiểu là vài chục tỷ trở lên, còn một hệ thống bán tự động (chỉ để chế tạo mẫu, sản xuất lô nhỏ) có giá chỉ khoảng 110 triệu (gồm 03 máy: Máy in kem hàn thủ công + Máy tự động cắm chip & IC + Máy hàn đối lưu để bàn). Có một chú ý: với hệ thống sản xuất SMT bán tự động 110 triệu trên thì cơ bản là dùng được ngay cho sản xuất bo mạch mẫu, chỉ cần một người vận hành, các chi phí phụ trợ liên quan như vận hành, bảo trì... là không đáng kể; Còn với hệ thống sản xuất SMT tự động thì tổng đầu tư có thể lên tới hàng trăm tỷ, vì ngoài hệ thống dây chuyền SMT tự động (gồm cả thiết bị đo lường & kiểm tra liên quan) sẽ cần phải đầu tư thêm vài chục tỷ nữa cho các công trình/ hệ thống phụ trợ như nhà xưởng, hệ thống phòng xạch, khí nén, điện (cả ổn áp), một nhóm nhân công vận hành & bảo trì, an ninh...

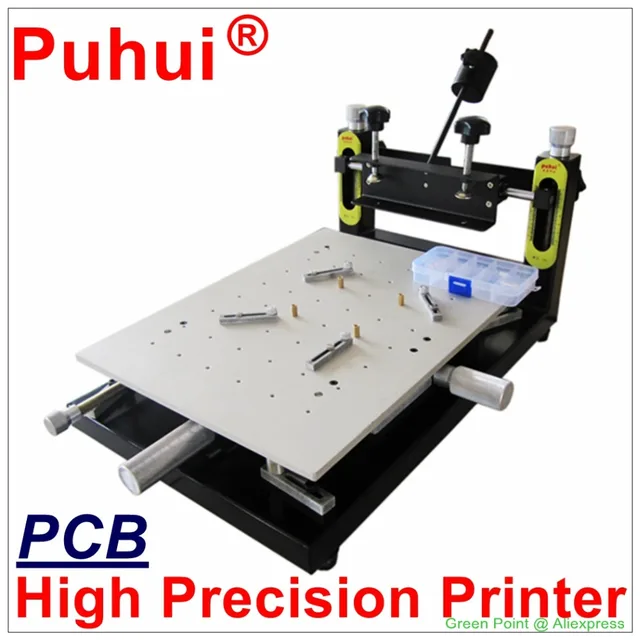

 Desktop Stencil Printer
(Mini Manual Stencil Printer)
 Desktop Auto Pick and Place Machine
(Mini auto chip mounter)
 Desktop Soldering Reflow Oven
(Mini Infra Reflow Oven)



 Thêm chi tiết:
