Category: Main/1. Device Programmer - Introduction and Guide/1.3 In-system Programmers
| | | | | ◊ Đặc điểm chính: | | The E2 emulator is an advanced on-chip debugging emulator and also flash programmer which is provided with debug functions equivalent to the existing E1 emulator and is established based on a concept of "improvement of development efficiency" (greater efficiency in development). The combination of its high-speed downloading and various software and hardware solutions will contribute to reducing development times.
E2 features an improved program download performance with speeds up to twice that of E1 and provides solution for measurement of CAN communication response performance and tuning of current consumption.
This product supports the R-Car D1, an automotive SoC with ARM core, specialized for 3D graphics clusters, and also supports MCUs of the RH850 family.
In the future, MCUs of the RL78(*1) and RX(*2) families will be supported.
Bộ giả lập E2 là công cụ giả lập gỡ lỗi trên chip tiên tiến và cũng là Bộ nạp trình flash cung cấp các chức năng gỡ lỗi tương đương với bộ giả lập E1 (hiện đã ngừng sản xuất) và được thiết lập dựa trên khái niệm "cải thiện hiệu quả phát triển" (hiệu quả cao hơn trong phát triển). Sự kết hợp giữa tải xuống tốc độ cao và các giải pháp phần mềm và phần cứng khác nhau sẽ góp phần giảm thời gian phát triển.
E2 có hiệu suất tải chương trình xuống được cải thiện với tốc độ gấp đôi tốc độ của E1 và cung cấp giải pháp đo lường hiệu suất phản hồi giao tiếp CAN và điều chỉnh mức tiêu thụ dòng điện.
Sản phẩm này hỗ trợ R-Car D1, một SoC dành cho ô tô với lõi ARM, chuyên dùng cho các cụm đồ họa 3D và cũng hỗ trợ MCU thuộc họ RH850.
|
|
|
E1, E20, E2 và E2 Lite là các trình giả lập gỡ lỗi trên chip cho MCU chính của Renesas. E1 (đã ngừng sản xuất) và E2 Lite là các công cụ phát triển có giá cả phải chăng cung cấp các chức năng gỡ lỗi cơ bản. E20 là một công cụ phát triển cho phép gỡ lỗi tinh vi thông qua các chức năng nâng cao như theo dõi và giám sát RAM cũng như các chức năng gỡ lỗi cơ bản của E1 và E2 Lite. E2 là một công cụ phát triển cung cấp giải pháp điều chỉnh mức tiêu thụ dòng và chức năng kích hoạt bên ngoài như các chức năng mở rộng ngoài chức năng gỡ lỗi cơ bản của E1 và E2 Lite. E1 / E20 / E2 / E2 Lite cũng có thể hoạt động như một Bộ nạp trình Flash.
The E1, E20, E2, and E2 Lite are on-chip debugging emulators for Renesas' mainstream MCUs. The E1 and E2 Lite are highly affordable development tools providing basic debugging functions. The E20 is a development tool allowing sophisticated debugging through enhanced functions such as tracing and RAM monitoring as well as the basic debugging functions of the E1 and E2 Lite. The E2 is a development tool providing a solution for the tuning of current consumption and an external trigger function as extended functions beyond the basic debugging functions of the E1 and E2 Lite. The E1/E20/E2/E2 Lite can also serve as a Flash Programmer.
Thông số kỹ thuật (Specifications)
| Đặc tính Sản phẩm |
Thuộc tính, giá trị |
| Nhà sản xuất: |
Renesas Electronics |
| Danh mục Sản phẩm: |
Bộ mô phỏng / Bộ giả lập |
| RoHS: |
ROHS Compliant, Lead-Free / Đáp ứng Rohs, không chì |
| Sản phẩm: |
E2 Emulators / Bộ mô phỏng & nạp trình E2 |
| Dụng cụ để mô phỏng cho: |
RH850, RL78, RX Family |
| Để sử dụng với: |
3D Graphics Clusters, Automotive SoC with ARM Core, R-Car D1, RH850 Family, RL78 |
| Lõi: |
ARM |
| Kích thước: |
105.9 mm x 64 mm x 19.5 mm |
| Đóng gói: |
Bulk |
| Nhãn hiệu: |
Renesas Electronics |
| Loại giao diện: |
JTAG, Serial, USB |
| Nhiệt độ làm việc tối đa: |
+ 35°C |
| Nhiệt độ làm việc tối thiểu: |
+ 5°C |
| Điện áp cấp vận hành: |
1.8 V to 5 V |
| Loại sản phẩm: |
Emulators / Simulators |
| Số lượng Kiện Gốc: |
1 |
| Danh mục phụ: |
Embedded Solutions |
| Đơn vị Khối lượng: |
304.545 g |
Features (Tính năng)
The download speed is up to twice as fast as the E1 emulator. This substantially reduces waiting time for downloading the control programs to one-half at a maximum.
CAN Communications Time Measurement Solution (for RH850 Family)
The following CAN-related tasks are possible in conjunction with the CS+ integrated development environment or the MULTI® integrated development environment (GHS MULTI) from Green Hills Software. This eases verifying the speed of CAN communications in terms of system requirements.
- Measuring the reception processing time in CAN communications with the E2 emulator alone
- Stopping a program when the reception processing time exceeds the design value
- Visualizing the history of CAN communications
Current Consumption Tuning Solution (for RL78 and RX Families)
In conjunction with the QE for Current Consumption, a dedicated tool for measuring current drawn, the E2 emulator is capable of the following items. These shorten the time taken to tune currents.
- Measuring current with the E2 emulator alone
- Stopping a program when an excessive current is detected
- Visualizing the relationship between program operations and current
Board interface compatible with that of E1
- The E2 emulator can be connected to the user system that was designed for the E1 emulator because the pin arrangement to be connected to the user system has compatibility with the E1 emulator.
- The optional products for E1 emulator are available. See the optional products for E2 for the details.
Support for new MCUs with next-generation cores
MCUs that have next-generation cores, such as those of the RH850/E2x series (which incorporate the G4MH core) or the RX66T group (which incorporate the new RXv3 core for the RX family) can be debugged.

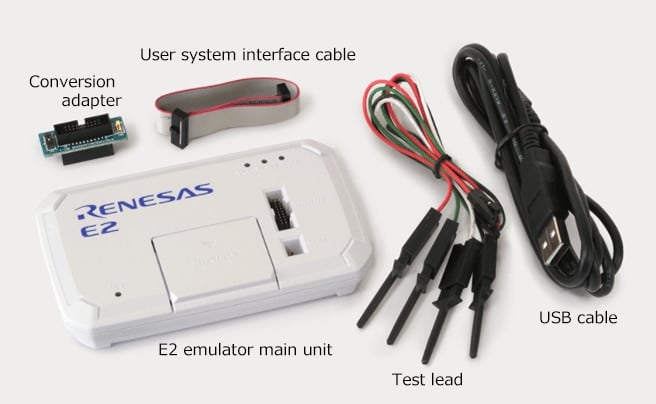

PHỤ KIỆN TIÊU CHUẨN ĐI KÈM MÁY (Package included):
- Cáp USB - USB cable
- Cáp giao diện hệ thống người dùng - User's system I/F cable [RTE0T00020KCAC0000J]*Available for purchase in single unit
- Đế nạp chuyển đổi - Conversion adapter [RTE0T00020KCA00000R], Converts from 20-pin for E2 to 14-pin for E1.*Available for purchase in single unit.
- Đầu dây kiểm tra - Test lead
PHỤ KIỆN TÙY CHỌN (xem tại đây) - Optional accessories (view HERE)
Các sản phẩm tùy chọn được cung cấp để tạo điều kiện thuận lợi cho việc sử dụng trình giả lập E2 theo nhiều cách khác nhau. Chúng chỉ dành cho một số phạm vi sản phẩm nhất định, vì vậy hãy chú ý chọn các sản phẩm hoạt động với MCU bạn đang sử dụng.
CÁC SẢN PHẨM KHÁC CÙNG NHÀ SẢN XUẤT / OTHER PRODUCTS FROM Renesas |
|
| |
| Đã ngừng sản xuất, thay thế bằng E2 (Discontinued) | |
| | (Discontinued). Đã dừng sản xuất, được thay bằng PG-FP6 | |
| | | | | | |
|
|
| | |
