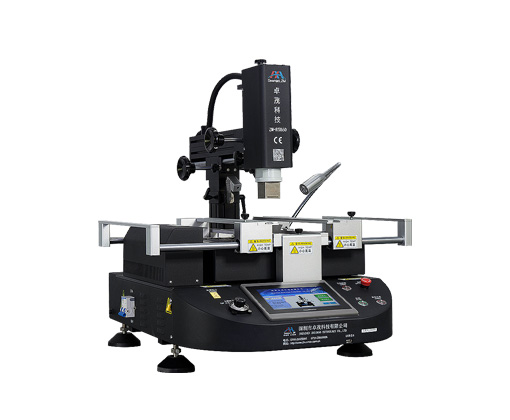

  ZM-R5860 series: Trạm hàn chipset BGA/ Hot Air BGA Rework Station
  Part#: Zhuomao ZM-R5860N/ ZM-R5860C
  Ghi chú: ZM-R5860N: Laser position; ZM-R5860C: Vision system
  Nhãn hiệu: Zhuomao (Trung Quốc/ China)
  Bảo hành: 12 tháng
  Cấu hình: điều khiển thủ công, 4800W
  [ Tài liệu Datasheet ]   [ Báo giá Quotation sheet ]   [ Shopping Shopping now ]   [ Views: 1156 ]   2022-01-07
 ◊ Đặc điểm chính:
 Suitable for SMD (BGA, QFP etc.) repair, support IC chips min size. 2mm * 2mm, max. 50mm * 50mm
  • Entry Level BGA Rework Ststion
  • Stable Hot Air Heating System
  • Lower Heater Adjustable
  • Carbon Fiber Infrared Pre-heater
  • HD Touch Screen HMI Interface
  • Manual Placement, Desoldering
  • More modular panels observation point setting
  • Real-time temperature monitoring and over heating protection.
  • Emergency Stop Function
  • Add a side camera, more clearly observe the rework process(Optional)
 - Thích hợp cho sửa chữa SMD (BGA, QFP, v.v.), hỗ trợ chip IC kích thước tối thiểu. 2mm * 2mm, tối đa. 50mm * 50mm.

 ◊ Mô tả chi tiết:
  • Mức đầu vào BGA Làm lại Ststion
  • Hệ thống sưởi ấm không khí nóng ổn định
  • Máy sưởi thấp hơn có thể điều chỉnh
  • Bộ gia nhiệt trước bằng sợi carbon hồng ngoại
  • Giao diện màn hình cảm ứng HD HMI
  • Vị trí thủ công, khử mùi
  • Thêm thiết lập điểm quan sát bảng mô-đun
  • Theo dõi nhiệt độ thời gian thực và bảo vệ quá nhiệt.
  • Chức năng dừng khẩn cấp
  • Thêm một camera phụ, quan sát rõ ràng hơn quá trình làm lại (Tùy chọn)
  • Model máy ZM-5860C chính là máy ZM-R5860 với một bộ màn hình & camera được thêm vào để tiện hơn trong việc xem hình chân đế chip, căn chỉnh độ chính xác thao tác hàn.
  1. Áp dụng trượt lót giúp cho trục X 、 Y 、 Z đều có thể điều chỉnh chính xác hoặc định vị nhanh, với độ chính xác định vị cao và khả năng cơ động nhanh.
  2. Màn hình cảm ứng độ nét cao (Đài Loan), điều khiển PCL, có thể lưu cấu hình nhiều nhóm, chức năng bảo vệ và sửa đổi mật khẩu, và có thể lưu cấu hình nhiều nhóm, được trang bị chức năng phân tích đường cong nhiệt độ tức thì.
  3. Có 3 vùng sưởi độc lập từ trên xuống dưới. Cái thứ nhất và thứ hai là bộ sưởi không khí nóng, cái thứ 3 là bộ làm nóng sơ bộ IR, nhiệt độ được kiểm soát trong khoảng ± 3 ° c; Lò sưởi trên cùng có thể được điều chỉnh tự do, lò sưởi thứ hai có thể được điều chỉnh lên xuống, nhiệt độ trên và dưới có thể kiểm soát nhiều nhóm và phần thông số nhiệt độ cùng một lúc; Có thể điều chỉnh mức tiêu thụ điện của bộ sưởi IR thứ ba;
  4. Cung cấp tất cả các loại vòi phun hơi nóng, nó có thể xoay 360 ° c. Với nam châm, dễ dàng cài đặt và thay đổi, tùy chỉnh có sẵn; Máy sưởi IR dưới đáy đảm bảo nhiệt đều cho bảng mạch PCB;
  5. Chọn cặp nhiệt điện kiểu K có độ chính xác cao được nhập khẩu, điều khiển vòng kín và hệ thống bù nhiệt độ tự động, kết hợp với mô-đun PLC để kiểm soát nhiệt độ chính xác.
  6. Sử dụng rãnh chữ V được trang bị một vật cố định linh hoạt để định vị PCB để bảo vệ PCB không bị biến dạng khi đun nóng hoặc làm mát và nó có thể làm lại bất kỳ kích thước gói BGA nào;
  7. Quạt dòng chéo mạnh mẽ làm mát nhanh bảng mạch PCB để nâng cao hiệu quả; Ngoài ra còn được tích hợp bơm chân không và bút hút chân không bên ngoài, lấy các chip nhanh chóng.
  8. Sau khi khử & hàn xong có báo động và báo động trước.
  9. Chứng chỉ CE, có thiết bị bảo vệ dừng khẩn cấp và ngắt điện tự động khi xảy ra tai nạn bất thường, có kiểm soát bảo vệ chống quá nhiệt kép.
Thông số kỹ thuật :

1
Total Power
4800W
2
Top heater
800W
3
Bottom heater
2nd heater 1200W,3rd IR heater 2700W
4
Power supply
AC220V±10%; 50/60Hz
5
dimension
635×600×560mm
6
Positioning
V-groove, PCB support can be adjusted in any direction with external universal fixture
7
Temperature control
(K Sensor) closed loop, independent heating, precision within ±3°c.
8
PCB size
Max 410×370mm Min 20×20 mm
9
Electrical selection
Highly sensitive temperature control module+Touch screen (Taiwan)+Delta PLC
10
Weight
40kg

MỘT SỐ HÌNH ẢNH SẢN PHẨM NÀY TẠI CÔNG TY TULA




 Thêm chi tiết:

ZM-R5860 Hot Air BGA Rework Station
