  TuTiny-NUC140: Mạch nạp ARM Cortex-M tích hợp Kit phát triển nhỏ gọn NUC140
  Part#: TULA TuTiny-NUC140
  Giá (chưa VAT): 160.000đ
  Ghi chú: NUC140, 128KB [LQFP100]
  Nhãn hiệu: TULA (RTC, IRC)
  [ Tài liệu Datasheet ]   [ Báo giá Quotation sheet ]   [ Shopping Shopping now ]   [ Views: 15487 ]   2020-05-22
 ◊ Đặc điểm chính:

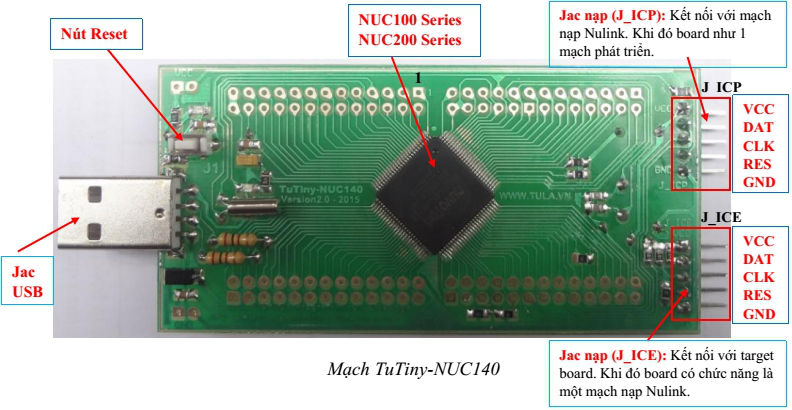

TuTiny-NUC140 là mạch do Công ty TULA thiết kế & chế tạo trên cơ sở mạch NuTiny-SDK-NUC140 của hãng Nuvoton; Mạch được thiết kế nhỏ gọn nhằm demo và giúp người dùng dễ dàng tiếp cận, thực hành phát triển trên dòng chip có cấu hình chức năng giao tiếp mạnh mẽ nhất NUC130 / NUC140 của hãng Nuvoton, và đồng thời có thể được dùng luôn làm mạch nạp & tool debugger như mạch Nu-Link cho dòng NuMicro ARM Cortex-M0 của hãng.

 ◊ Mô tả chi tiết:
So với mạch NuTiny-SDK-NUC140 thì mạch này đã cắt bớt phần mạch nạp Nu-Link-Me để giảm giá thành, nên thực chất nó là giống chức năng của mạch Kit phát triển NuTiny-EVB-NUC140 trong mạch NuTiny-SDK-NUC140 gốc của hãng nhưng chip chính MCU NUC140VE3BN đã được TULA nạp sẵn phần mềm ISP boot-loader, nên người dùng có thể nạp phần mềm ứng dụng của mình cho chip trên mạch qua cổng giao tiếp USB của mạch với PC mà không phải có mạch nạp ngoài khác.

Như vậy, bằng việc ghi nạp phần mềm ứng dụng của mình qua cổng USB nối với PC và các chân pin của chip chính đã được nôi ra chân jumper ngoài thì người dùng có thể dễ dàng hàn lắp thêm phần cần thiết để thực nghiệm các chức năng của chip chủ NUC140VE3BN của Nuvoton.

Bạn có thể [tải về] xem chi tiết cách dùng mạch TuTiny-NUC140 này trong tài liệu do Công ty TULA soạn, và cũng có thể tham khảo thêm trong tài liệu sử dụng mạch NuTiny-SDK-NUC140 gốc của hãng Nuvoton và mạch Learning boardNU-LB_002 của hãng để có các nghiên cứu, thực hành và phát triển ứng dụng một cách đầy đủ, thuần thục.

Lưu ý:

    - Chip chính NUC140VE3BN dùng trong mạch TuTiny-NUC140 này chính là chip chính dùng trong Kit NU-LB_002 (Learning Board) của chương trình đào tạo Academy mà Nuvoton đang triển khai tài trợ, hợp tác đào tạo với các trường Đại học công nghệ và các trung tâm đào tạo MCU hàng đầu của Việt Nam.

    - Mạch Kit phát triển TuTiny-NUC140 này có thể được nạp phần mềm điều khiển mạch nạp Nu-Link để trở thành mạch nạp chức năng hệt như mạch nạp & debugger Nu-Link của chính hãng Nuvoton. Như vậy, bạn có thể dùng 2 mạch này để tạo thành một hệ thống phát triển: 1 cái làm mạch nạp + 1 cái làm mạch Kit phát triển nhỏ gọn => kết nối với Keil-C uVision lập trình, nạp và debugger nhanh chóng.


CÁCH SỬ DỤNG:

    1. Chức năng mạch Kit phát triển => Cần nạp phần mềm ứng dụng cho chip trên mạch qua cổng USB
          - Cắm cổng USB của mạch vào cổng USB của máy tính PC.
          - Chạy phần mềm điều khiển nạp ISP trên PC của hãng Nuvoton.
          - Điều khiển phần mềm nạp ISP nêu trên để nạp phần mềm ứng dụng của người dùng cho Kit thông qua cổng giao tiếp USB.
          - Nạp kết thúc thì rút mạch ra khỏi cổng PC của máy tính rồi cắm lại cổng USB hoặc cấp nguồn cho mạch để thực thi ứng dụng.

       Lưu ý:
          + Bạn có thể dùng mạch nạp Nu-Link hoặc mạch TuTiny-NUC140 khác để nạp, debug cho mạch Kit này qua giao diện nạp ICP.
          + Bạn có thể dùng mạch nạp J-Link/ U-Link của hãng khác để nạp cho chip trên mạch này như tài liệu Công ty TULA đã biên soạn chỉ dẫn trong tài liệu tổng quan về ARM Cortex-M0 của Nuvoton.

    2. Chức năng mạch Nu-Link của Nuvoton để nạp, debugger mạch chip ARM Cortex-M0 qua giao diện nạp ICE:
       Nếu mạch chưa chứa phần mềm điều khiển chức năng mạch nạp Nu-Link thì bạn có thể lên web của hãng Nuvoton để tải về firmware điều khiển mạch nạp Nu-Link (hoặc liên hệ TULA hỗ trợ) sau đó tiến hành nạp ISP qua cổng USB như vừa nêu cách làm ở trên để nạp phần mềm điều khiển mạch nạp Nu-Link.

       Sau nạp phần mềm điều khiển mạch nạp Nu-Link thì bạn đã có trên tay mạch chức năng như một mạch nạp Nu-Link và bạn có thể dùng nó để nạp, debug cho các mạch chip khác như mạch Nu-Link của chính hãng.

Lưu ý:
      Khi bạn dùng các mạch nạp ngoài như Nu-Link, J-Link hay U-Link để nạp cho mạch kit TuTiny-TULA-NUC140 này, thì ngoài khả năng nạp dùng phần mềm của hãng Nuvoton thì bạn cũng có thể sử dụng luôn chức năng nạp trên phần mềm Keil uVision để nạp & debugger trực tiếp mã nguồn ứng dụng bạn đang lập trình.
