  AP23085 [SOP8]: OTP Voice IC, chip nhạc ghi nạp 1 lần bằng mạch nạp WRAP23
  Part#: APLUS AP23085A0S008G
  Giá (chưa VAT): 16.000đ
1000+: 12.000đ
  Ghi chú: 85 giây @ 2Mb Flash
  Nhãn hiệu: APLUS (Mạch nạp WRAP23)
  Cấu hình: 16bit, 48KHz

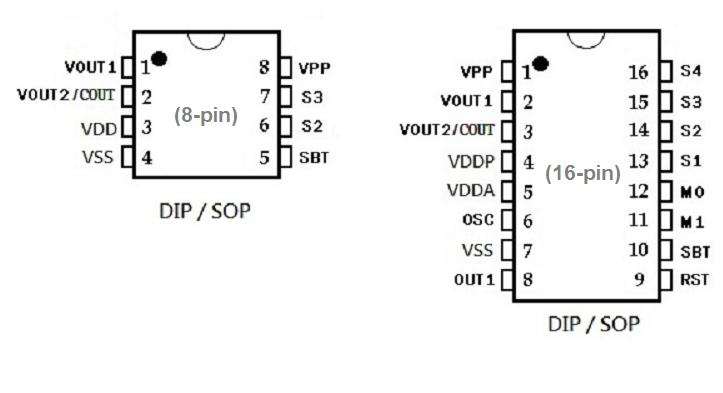

  Package: DIP8, SOP8, DIP16, SOP16
  Video: Key, MCU, I2C, SPI, MP3
  [ Tài liệu Datasheet ]   [ Báo giá Quotation sheet ]   [ Shopping Shopping now ]   [ Views: 224 ]   2021-10-07
 ◊ Đặc điểm chính:

aP23085 là chip phát nhạc mạnh mẽ, chỉ ghi nạp được dữ liệu nhạc 1 lần (OTP) bằng dùng mạch nạp aP23KWC8 của hãng. Chip có sơ đồ ứng dụng rất đơn giản, ít chân, chỉ cần cấp nguồn (2-5V) và có thêm 1 tụ lọc nguồn là chạy được. Chất lượng âm thanh phát ra rất tốt (đạt 16-bit), to rõ và có hỗ trợ kiểu nén ADPCM để tăng được thời lượng phát nhạc (2Mbit Flash). Đa dạng kiểu lệnh cho phát nhạc: kiểu phím bấm hoặc giao tiếp MCU...

Features:

● Standard CMOS process.
● Embedded 2M EPROM.
● 85 sec Voice Length at 6KHz sampling and 4-bit ADPCM compression.
● Maximum 1024 voice groups.
● Combination of voice blocks to extend playback duration.
● User selectable PCM16 or PCM8 or ADPCM data compression.
● 5 triggering modes are available :
 ◆ Key Mode     ◆ CPU Parallel Mode
 ◆ I2C Mode     ◆ SPI Mode               ◆ MP3 Mode
● Voice Group Trigger Options: Edge/Level; Hold/Un-hold; Retrigger/Non-retrigger.
● Optional 16ms or 65us (@ 8KHz sampling rate) selectable debounce time.
● RST pin set to HIGH to stop the playback at once.
● LVR (Low Voltage Reset)
● 7 user programmable outputs.
● 3 kind oscillator : Internal-Rosc, External-Rosc, Crystal.
● 2V – 5V single power supply and < 5uA low stand-by current.
● PWM Vout1 and Vout2 drive speaker directly.
● D/A COUT pin drives speaker through an external BJT.
● 16 level Volume control.
● Audio out 16 bit.
● Development System support voice compilation.

 ◊ Mô tả chi tiết:

Part No.

Durations
(6K 4BIT)

Sample Rate (KHz)

Operating Voltage

I / O

Trigger Type

Oscillator

Audio Out

Package Option

aP23682

682 sec

5K - 48K

2V - 5V

9I+3O

Key Mode
I2C Mode
SPI Mode
MP3 Mode
CPU Parallel

INT-Rosc
EXT-Rosc
Crystal

16 bit

DIP 8
SOP 8
DIP 16
SOP 16
DICE

aP23341

341 sec

5K - 48K

2V - 5V

9I+3O

Key Mode
I2C Mode
SPI Mode
MP3 Mode
CPU Parallel

INT-Rosc
EXT-Rosc
Crystal

16 bit

DIP 8
SOP 8
DIP 16
SOP 16
DICE

aP23170

170 sec

5K - 48K

2V - 5V

9I+3O

Key Mode
I2C Mode
SPI Mode
MP3 Mode
CPU Parallel

INT-Rosc
EXT-Rosc
Crystal

16 bit

DIP 8
SOP 8
DIP 16
SOP 16
DICE

aP23085

85 sec

5K - 48K

2V - 5V

9I+3O

Key Mode
I2C Mode
SPI Mode
MP3 Mode
CPU Parallel

INT-Rosc
EXT-Rosc
Crystal

16 bit

DIP 8
SOP 8
DIP 16
SOP 16
DICE



DataSheet

Software

 Writer

 Demo board

Copier





aP23085 high performance Voice OTP is fabricated with Standard CMOS process with embedded 2M bits EPROM. It can store up to 85 sec voice message with 4-bit ADPCM compression at 6KHz sampling rate. 16-bit PCM and 8-bit PCM is also available as user selectable option. User selectable triggering and output signal options provide maximum flexibility to various applications.Built-in resistor controlled oscillator, 16-bit current mode DAC output and 14-bit current mode PWM direct speaker driving output minimize the number of external components.PC controlled programmer and developing software are available.


 Thêm chi tiết:

Xem sản phẩm dùng chip này ở video sau:
