Danh mục nội dung: Danh mục chính/II. Linh kiện điện tử và công cụ phát triển/II.1. Họ vi điều khiển của ABOV (ADAM, M8051)


  MPC82G516AE: Vi điều khiển họ 8051 của Megawin 2013-01-02

Part#: MPC82G516AE
Giá (chưa VAT): 63.000đ
Ghi chú: 64KB
[PDIP40]
Tài liệu Documents   Báo giá Quotation sheet

Nhãn hiệu: Megawin

Xuất xứ: Đài Loan/ Taiwan

Điểm nhấn: ISP, ICP

(Hits: 9740)

Đặc điểm:

Công ty TULA là đối tác nhập khẩu, phân phối trực tiếp các sản phẩm từ nhà sản xuất chip bán dẫn Megawin (Taiwan, www.megawin.com.tw. Chuyên về dòng chip MCU lõi 8051)APLUS (Taiwan, www.aplusinc.com.tw. Chuyên về dòng chip ghi âm thanh - Voice IC). Và ngoài ra, trên cơ sở phân phối các bộ nạp ROM, Công ty chúng tôi cũng tập trung phát triển thị trường, cung ứng các chip nhớ liên quan (EEPROM, EPROM, OTP ROM, FLASH ROM, MRAM, VRAM, DRAM, SDRAM...) và các chip có lõi nhớ ROM khác.

Các sản phẩm MCU 8051 của Megawin đang được sử dụng ngày càng phổ dụng, hoàn toàn thay thế được các MCU họ 8051 của ATMEL, INTEL hoặc NXP... và rất dễ phát triển, chất lượng cao với giá thành siêu hạ. Vì thế, chỉ mất 1 ngày tìm hiểu và thử nghiệm (bởi tính tương thích Pin to Pin với các dòng MCU 8051 của ATMEL), bạn đã có thể chuyển sang dùng thay thế bằng chip Megawin cho các thiết kế/ sản phẩm hiện đang dùng của mình. Bạn hãy đừng ngần ngại bắt tay vào ngay tìm hiểu về dòng chip này (»), công cụ phát triển (phần mềm lập trình bằng uVision của Keil, bộ nạp đa năng của các hãng nổi tiếng (») hoặc các bộ nạp của Megawin (») hoặc mạch tự chế lấy giao tiếp cổng COM ») và đặc biệt có các mã nguồn mẫu viết sẵn (») của hãng đăng tải trên website cho tải về dùng...(thêm chi tiết trên website của hãng).
  Mô tả sản phẩm:



Complete developing tools, such as ICE, Writer, ISP Programmer. High noise immunity and wide range of operation voltage and working temperature, enable MEGAWIN 8051MCU to comply  with customer's demand fully, and apply to industrial, consuming, household , automotive, security control systems.

Đầy đủ công cụ phát triển như là: ICE/ IDE (môi trường tích hợp phát triển và bộ biên dịch: dùng uVision của Keil hoặc IAR), bộ nạp IC (các bộ nạp đa năng hoặc bộ nạp off-board/ ISP của chính Megawin phát triển hoặc có thể tự chế lấy mạch nạp ISP qua cổng COM rất đơn giản). Khả năng chống nhiễu cao, hoạt động được ở dải rộng nhiệt độ và điện áp; điều này cho phép MCU 8051 của Megawin hoàn toàn đáp ứng các yêu cầu của khách hàng dùng trong: công nghiệp, dân dụng, ô tô (automotive), hộ gia đình, các hệ thống kiểm soát an ninh.



Dòng sản phẩm MCU của MEGAWIN (Đài Loan,
www.megawin.com.tw) bao gồm:

      +  Dòng sản phẩm MCU họ 8051

      +  Dòng sản phẩm MCU giao tiếp USB


Xem bảng so sánh MCU 8051 của Megawin với các hãng nổi tiếng khác (ATMEL, Philips/NXP, Winborn/Nuvoton, SyncMos)
ở đây file Excel » và datasheet của MCU Megawin ở đây »

------------------------------------------------------------------------------------------------------------------------------------------------------------------
|
|   * MPC89 Enhanced standard 8051 (6T/12T/IAP/ISP) ........................... Dòng MCU 8051 chuẩn nâng cao
|
|   * MG87 Cost efficient & Built-in RC  .................
Dòng MCU 8051 giá hạ, có tích hợp sẵn dao động nội (không cần có thạch anh ngoài)
|               (Lưu ý: AT89S2051/4051 của ATMEL hoàn toàn tương thích Pin to Pin và firmware với chip của Megawin => Giữ nguyên thiết kế S/P)
|
|   * MPC82 High speed & integration (1T/ADC/PWM/SPI/2UART)..............
Dòng MCU 8051 tốc độ cao & tích hợp nhiều tính năng mạnh
|
|   * MG84 USB bridge integration (USB bridge built-in PL2303/FTDI without any driver) ...  MCU 8051 có tích hợp cổng giao tiếp USB
|
(Tích hợp cổng USB cứng bên trong mà không cần phải có driver khi viết phần mềm giao tiếp với PC)
|
|                                       ==========================================================
|
|   Chú ý:  Các MCU 8051 của Megawin có lõi 80C51, hỗ trợ nạp ISP, hầu hết các model có hỗ trợ bộ nhớ IAP, dòng MG87 có tích hợp sẵn
|              dao động thạnh anh (RC) bên trong, khả năng chống nhiễu + sốc điện cực mạnh + dải điện áp & nhiệt độ hoạt động rộng nên
|               dùng tốt trong công nghiệp và viễn thông, khả năng khoá bảo mật (security) dữ liệu tới 3 mức, và đặc biệt là dòng MG87
|               hoàn toàn Pin to Pin và tương thích phần mềm nhúng (firmware compatible) với MCU AT89S2051/ 4051 của Atmel; Vì vậy
|               chỉ cần nạp lại mã phần mềm firmware của bạn vào chip Megawin rồi thay thế vào mạch là chạy tốt

|
------------------------------------------------------------------------------------------------------------------------------------------------------------------

    Megawin is a professional Fabless IC design house, It's a dedicated provider in the development, manufacturing, marketing of 8051 microprocessor and 6502 micro-controller. MPC serials MCU localized in a new generation of enhanced 8051 micro-controller, providing the world market to meet the requirements of world-class high-performance micro-controller technology. It is leading position in the industry. Megawin company launched the MPC serials micro-controller family can directly replace ATMEL, PHILIPS (NXP), Winbond (Nuvoton), STC products etc, MPC serials micro-controller with superior performance, good price win good reputation and broad customer. MPC serials MCU with ISP online programming for the system debugging and updating for the system. some of MPC micro-controller within MAX810 reset circuit and watchdog to strengthen the system's stability and reliability.


Megawin là nhà thiết kế IC chuyên nghiệp kiểu Fabless, họ là nhà cung cấp chuyên nghiệp trong việc phát triển, sản xuất, tiếp thị bộ vi xử lý 8051 và vi điều khiển 6502. MCU họ MPC của  Megawin được định vị là một thế hệ mới của vi điều khiển 8051 mở rộng, cung cấp cho thị trường toàn cầu để đáp ứng các yêu cầu của công nghệ vi điều khiển hiệu suất cao đẳng cấp Thế giới. Hãng Megawin hiện đang đứng hàng đầu trong ngành công nghiệp này, với dòng vi điều khiển họ MPC có thể thay thế trực tiếp các sản phẩm của ATMEL, PHILIPS (NXP), Winbond (Nuvoton), STC vv...; Dòng vi điều khiển MPC với hiệu suất cao, giá tốt đã tạo dựng được danh tiếng tốt và khách hàng rộng rãi. Dòng MCU họ MPC với hỗ trợ nạp ISP trực tiếp, cho phép gỡ lỗi và cập nhật cho hệ thống một cách đơn giản mà không cần gỡ chip ra khỏi mạch. Một số vi điều khiển MPC có tích hợp mạch reset MAX810 và Watchdog (bộ giám sát) để tăng cường sự ổn định và độ tin cậy của hệ thống.

------------------------------------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------- TÀI NGUYÊN PHÁT TRIỂN  ---------------------------------------------------------------
|
|     +  Trang mô tả đặc điểm cấu hình, kỹ thuật của MCU 8051 Megawin ở đây >>
|
|     +  Trang mô tả công cụ phát triển (trình biên dịch & môi trường tích hợp phát triển, bộ nạp chip) ở đây »
|               -  Các phần mềm hỗ trợ: uVision của Keil, IARHI-TECH
|               -  Các bộ nạp đa năng của các hãng nổi tiếng: Leap, HI-LO Systems, Xeltek, Elnec,...
|               -  Bộ nạp do chính hãng Megawin phát triển, cung cấp
(cả nạp off-board và nạp ISP, nạp qua cổng COM)
|                  (Đáng chú ý là các bộ nạp này dùng luôn chính các MCU 8051 của Megawin trong mạch nạp)
|               -  Nạp qua cổng COM máy tính: dùng phần mềm điều khiển của Megawin và mạch chuyển đổi cổng COM mức TTL
|                  (Sử dụng mạch chuyển đổi cho giao tiếp cổng COM giữa PC với MCU dùng IC MAX232 như thông thường => Mạch tự chế được)

|
|     +  Tài liệu datasheet các MCU này của hãng Megawin ở đây »
|
|     +  Trang cho tải về các mã nguồn và mẫu ứng dụng cơ bản dùng chip của hãng ở đây »
|
|     +  Trang tải về tài liệu khác và các Application Note
ở đây »
|              -  Gói cài đặt cơ sở dữ liệu Megawin 8051 cho sử dụng với Keil uVision [download »]
|              -  Trả lời câu hỏi thường gặp với người dùng Megawin 8051 [download »]
|
------------------------------------------------------------------------------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------- HƯỚNG DẪN PHÁT TRIỂN NHANH -----------------------------------------------------------
    Thực hiện theo các bước sau:

1. Cài đặt phần mềm uVision của Keil (Bản chuẩn vẫn chưa có thư viện 8051 của Megawin)
2.Tải về và cài đặt cơ sở dữ liệu Megawin 8051 (để bổ sung thư viện Megawin cho trình Keil uVision vừa cài đặt)
3.Tải về các mã nguồn và chương trình mẫu (để biên dịch lại nếu cần và nạp vào chip cho chạy thử)
4.Tải về phần mềm của hãng Megawin cho điều khiển nạp ISP cổng COM (Phần mềm nạp ISP qua cổng COM)

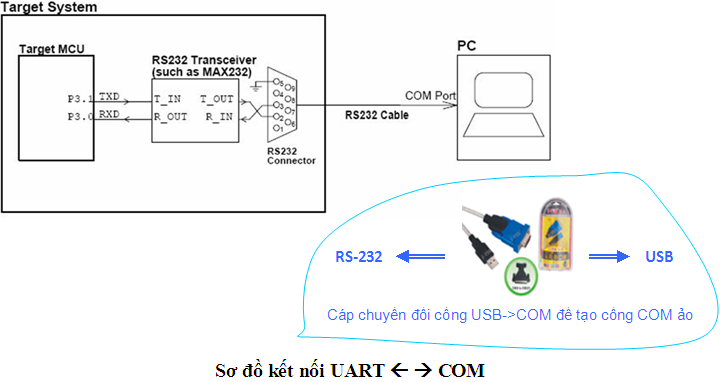

5.Cắm chip MCU 8051 của Megawin vào mạch giao tiếp MCU với PC qua cổng COM (mạch dùng  IC Max232)

(Chú ý: Chỉ dùng chân Pin 3.1 & 3.0 của MCU cho giao tiếp RS-232 với PC. Tải về xem chi tiết tài liệu hướng dẫn của TULA »)
6.Chạy phần mềm điều khiển nạp ISP cổng COM của Megawin để nạp mã ứng dụng cho chip (COM_Port_ISP.exe)
 (Chọn mã MCU cần nạp -> Chọn cổng COM & baudrate giao tiếp (đúng cổng COM và tốc độ baudrate đã cấu hình cho PC) -> Tải dữ liệu cần nạp Load File -> Ra lệnh nạp Update -> Tắt nguồn bo đích, sau bật lại nguồn bo đích => Thấy hiện chữ Pass, tức là OK).














 Nếu máy tính không có cổng COM thì bạn lấy cáp chuyển đổi USB->COM để tạo cổng COM ảo thì sẽ giao tiếp như cổng USB thông thường.
  Trong quá trình phát triển, sử dụng chip Megawin 8051 nếu có khúc mắc hoặc sự cố bạn đọc tra cứu trong tài liệu Q&A của hãng ở đây.

------------------------------------------------------------------------------------------------------------------------------------------------------------------








MEGAWIN CATALOGUE OF MCU 8051 SERIES IN 2010





   8051 series >> Megawin 8051 ISP/ICP Programmer  - Bộ nạp on-board

    ::Description::
Megawin 8051 series in system programmer & in circuit programmer.
Bộ nạp in-system và bộ nạp in-circuit cho dòng chip 8051 của Megawin
    ::Download ::
Download URL - [Tải phần mềm điều khiển nạp ở đây]
    ::Download Desc::

ISP is the acronym of In-System Programming, and ICP is the acronym of In-Circuit Programming. Both these two programming methods make it possible that the user can update the application code under the software control without removing the mounted MCU chip from the actual end product. The tool Megawin 8051 ISP-ICP Programmer, see the follow picture, integrates these two functions into a USB stick. That is it can function as an ISP Programmer and an ICP Programmer. In addition, because the programming data to be programmed to the target can be saved in the programmer non-volatile storage, this programmer is able to work stand-alone without host (PC) intervention. This feature is especially useful in field without a PC.

ISP tức là nạp In-System (trong chip phải có chương trình loader) và ICP tức là nạp In-Circuit (không cần có chương trình loader trong chip). Cả hai phương pháp nạp gọi là phương pháp nạp on-board (liền mạch) - nạp dữ liệu cho chip đã gắn ở trên mạch đích, giúp người dùng có thể cập nhật mã ứng dụng dưới điều khiển của phần mềm mà không cần phải gỡ con chip (đã được gắn trên sản phẩm cuối cùng của mình) ra khỏi bo mạch. Công cụ nạp 8051 ISP-ICP của Megawin như hình chỉ ra dưới đây đã tích hợp cả 2 tính năng nạp on-board đó vào trong một chiếc thẻ USB. Tức là chiếc thẻ USB này có chức năng như một bộ nạp ISP và bộ nạp ICP. Thêm vào đó, bởi vì dữ liệu nạp có thể được lưu ở bộ nhớ non-volatile (không mất dữ liệu khi ngắt điện) trong của MCU trên thẻ nạp USB, cho nên bộ nạp (thẻ USB) này có thể làm việc độc lập (Stand-alone) mà không cần sự điều khiển của máy tính (PC). Chức năng này thực sự là hữu ích cho công tác chuyên dụng mà không cần đến một PC.

Trong trường hợp nạp ISP chế độ stand-alone này, bạn chỉ cần cắm bộ nạp USB (không nối với  PC) vào mạch đích cần nạp sau đó bật nguồn cấp cho bo đích là bộ nạp USB này đã được cấp nguồn cho giao tiếp với chip trên bo đích. Tiếp theo bạn chỉ cần nhấn nút bấm trên thẻ bộ nạp USB là dữ liệu được nạp vào cho chip bo đích. Khi đèn LED trên thẻ nạp USB này báo mầu xanh tức là nạp xong thành công.





   8051 series >> Megawin 8051 Writer U1  - Bộ nạp chip kiểu song song

    ::Description::
Megawin 8051 series writer
    ::Download ::
Download URL - [Tải phần mềm điều khiển nạp ở đây]
    ::Download Desc::

The "Megawin 8051 Writer U1" is a proprietary programmer designed for all Megawin's 8051 MCU products. And there are two operating modes for the Writer. One is "On-line Programming Operation", which functions as a universal Programmer. The other is "Off-line Copying Operation", which functions as a copying machine for mass production.

"Bộ nạp Writer U1" do Megawin thiết kế cho nạp được tất cả các sản phẩm MCU 8051 của  Megawin. Có 2 chế độ vận hành cho bộ nạp này. Chế độ thứ nhất là "vận hành nạp On-line" với tính năng như là bộ nạp đa năng. Chế độ thứ hai là "vận hành nạp Off-line", với tính năng như một máy copy cho sản xuất hàng loạt.






   8051 series >> Megawin 8051 ISP via COM Port   - Nạp chip 8051 Megawin qua cổng COM máy tính

    ::Description::
Megawin 8051 ISP via COM port
    ::Download ::
Download URL - [Tải phần mềm điều khiển nạp ở đây]  ---- Tải về hướng dẫn nạp chi tiết ở đây >>
    ::Download Desc::

ISP is the acronym of In-System Programming, and makes it possible that the user can alter the application code under the software control without removing the mounted MCU chip from the actual end product.

To do ISP, the loader program (call "ISP code") should be pre-programmed into the target MCU's ISP-memory before mounting the MCU chip to the PCB. When powered on, the MCU boots from the ISP-memory and runs the loader program for checking if the user wants to do ISP.If the ISP is not requested, the MCU will re-boot from the AP-memory by triggering the software reset to run the user's application code.

ISP là chữ viết tắt của nạp liền mạch (In-system programming). Nạp ISP giúp người dùng có thể thay đổi phần mềm điều khiển ứng dụng mà không cần gỡ chip MCU đã gắn trên bo mạch sản phẩm cuối cùng. Nó cũng là cách giúp người dùng dễ dàng debug lỗi và nạp dữ liệu cho chip MCU trong quá trình phát triển/ thiết kế ứng dụng.

Để nạp ISP, thì trương trình loader (được gọi là "ISP code" - mã ISP) phải được nạp trước (bằng phương pháp nạp song song off-board) vào trong bộ nhớ ISP của MCU đích trước khi gắn chip MCU vào trong mạch PCB hoặc nếu đã dán chip MCU vào mạch PCB rồi thì phải dùng phương pháp nạp ICP (In-circuit programming) để nạp ISP code vào bộ nhớ ISP của chip MCU tương tự như với kiểu nạp off-board đã nêu. Khi được cấp nguồn, trước hết MCU sẽ boot (khởi động) chạy chương trình loader từ bộ nhớ ISP để kiểm tra xem nếu muốn nạp ISP (tức là có kết nối cáp nạp ISP cổng COM và chạy phần mềm điều khiển nạp trên PC cho giao tiếp với MCU) thì chip MCU sẽ thực thi mã ISP để thực hiện việc nạp dữ liệu, còn nếu không thì MCU sẽ thực hiện một reset (khởi tạo lại) mềm chuyển tới bộ nhớ ứng dụng (AP-memory) để thực thi mã ứng dụng của người dùng.




Dùng mạch nạp (bo mạch giao tiếp MCU với cổng COM của PC như thông thường) bạn đang có hoặc tự chế lấy, sau đó tải về dùng phần mềm điều khiển nạp ISP qua cổng COM của Megawin để nạp. Tải về hướng dẫn nạp chi tiết ở đây >>

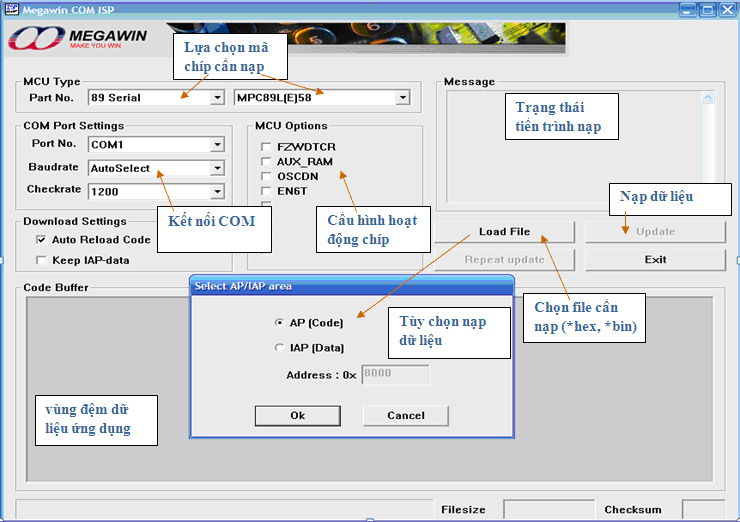

GIAO DIỆN PHẦN MỀM ĐIỀU KHIỂN NẠP ISP QUA CỔNG COM



8051 MCU Select Table

5V Application (B-series)

FeaturePart# MPC89E515A MPC89E58A MPC89E54A MPC89E53A MPC89E52A MPC89E51A
Operation Voltage 4.5V ~ 5.5V 4.5V ~ 5.5V 4.5V ~ 5.5V 4.5V ~ 5.5V 4.5V ~ 5.5V 4.5V ~ 5.5V
Flash Memory 63KB 32KB 16KB 15KB 8KB 4KB
RAM Memory 256B + 1024B 256B + 1024B 256B + 1024B 256B + 256B 256B + 256B 256B + 256B
I/O Port 8-bit x 4 8-bit x 4 8-bit x 4 8-bit x 4 8-bit x 4 8-bit x 4
Timers 16-bit x 3 16-bit x 3 16-bit x 3 16-bit x 3 16-bit x 3 16-bit x 3
Watch Dog Timer x 1 x 1 x 1 x 1 x 1 x 1
DPTR x 2 x 2 x 2 x 2 x 2 x 2
Max O.P Frequency 48MHz@12T
24MHz@ 6T
48MHz@12T
24MHz@ 6T
48MHz@12T
24MHz@ 6T
48MHz@12T
24MHz@ 6T
48MHz@12T
24MHz@ 6T
48MHz@12T
24MHz@ 6T
Serial Interface UART UART UART UART UART UART
ISP Space 4KB/2KB/1KB/0KB 4KB/2KB/1KB/0KB 4KB/2KB/1KB/0KB 4KB/2KB/1KB/0KB 4KB/2KB/1KB/0KB 4KB/2KB/1KB/0KB
IAP Space NA 30KB (Max) 46KB (Max) NA 6KB (Max) 10KB (Max)
Code Protection 3-Level 3-Level 3-Level 3-Level 3-Level 3-Level
Reliability 6KV ESD
class-A(1KV) EFT
class-B(30dB) EMI
6KV ESD
class-A(1KV) EFT
class-B(30dB) EMI
6KV ESD
class-A(1KV) EFT
class-B(30dB) EMI
6KV ESD
class-A(1KV) EFT
class-B(30dB) EMI
6KV ESD
class-A(1KV) EFT
class-B(30dB) EMI
6KV ESD
class-A(1KV) EFT
class-B(30dB) EMI
Package Type PDIP40
PQFP44
PLCC44
PDIP40
PQFP44
PLCC44
PDIP40
PQFP44
PLCC44
PDIP40
PQFP44
PLCC44
PDIP40
PQFP44
PLCC44
PDIP40
PQFP44
PLCC44

3V Application (B-series)

FeaturePart# MPC89L515A MPC89L58A MPC89L54A MPC89L53A MPC89L52A MPC89L51A
Operation Voltage 2.4V~3.6V 2.4V~3.6V 2.4V~3.6V 2.4V~3.6V 2.4V~3.6V 2.4V~3.6V
Flash Memory 63KB 32KB 16KB 15KB 8KB 4KB
RAM Memory 256B + 1024B 256B + 1024B 256B + 1024B 256B + 256B 256B + 256B 256B + 256B
I/O Port 8-bit x 4 8-bit x 4 8-bit x 4 8-bit x 4 8-bit x 4 8-bit x 4
Timers 16-bit x 3 16-bit x 3 16-bit x 3 16-bit x 3 16-bit x 3 16-bit x 3
Watch Dog Timer x 1 x 1 x 1 x 1 x 1 x 1
DPTR x 2 x 2 x 2 x 2 x 2 x 2
Max O.P Frequency 48MHz@12T
24MHz@ 6T
48MHz@12T
24MHz@ 6T
48MHz@12T
24MHz@ 6T
48MHz@12T
24MHz@ 6T
48MHz@12T
24MHz@ 6T
48MHz@12T
24MHz@ 6T
Serial Interface UART UART UART UART UART UART
ISP Space 4KB/2KB/1KB/0KB 4KB/2KB/1KB/0KB 4KB/2KB/1KB/0KB 4KB/2KB/1KB/0KB 4KB/2KB/1KB/0KB 4KB/2KB/1KB/0KB
IAP Space NA 30KB (Max) 46KB (Max) NA 6KB (Max) 10KB (Max)
Code Protection 3-Level 3-Level 3-Level 3-Level 3-Level 3-Level
Reliability 6KV ESD
class-A(1KV) EFT
class-B(30dB) EMI
6KV ESD
class-A(1KV) EFT
class-B(30dB) EMI
6KV ESD
class-A(1KV) EFT
class-B(30dB) EMI
6KV ESD
class-A(1KV) EFT
class-B(30dB) EMI
6KV ESD
class-A(1KV) EFT
class-B(30dB) EMI
6KV ESD
class-A(1KV) EFT
class-B(30dB) EMI
Package Type PDIP40
PQFP44
PLCC44
PDIP40
PQFP44
PLCC44
PDIP40
PQFP44
PLCC44
PDIP40
PQFP44
PLCC44
PDIP40
PQFP44
PLCC44
PDIP40
PQFP44
PLCC44

Other Alternatives (A-series)

FeaturePart# MPC89L516X2 MPC89L556X2
Operation Voltage 2.4V~3.6V 2.4V~3.6V
Flash Memory 64KB 64KB
RAM Memory 256B + 256B 256B + 256B
I/O Port 8-bit x 4 8-bit x 4
Timers 16-bit x 3 16-bit x 3
Watch Dog Timer x 1 x 1
DPTR x 2 x 2
Max O.P Frequency 45MHz 45MHz
Serial Interface UART UART
ISP Space 8KB (Max) 8KB (Max)
A/D Converter NA 8-bit
Code Protection 3-Level 3-Level
ESD Pass 3KV Pass 3KV
Package Type "PDIP40PQFP44PLCC44" "PDIP40PQFP44PLCC44"



BẢNG KẾT HỢP CHIP VI ĐIỀU KHIỂN (MCU) CỦA MEGAWIN VỚI CÁC NHÀ SẢN XUẤT KHÁC:

So sánh chi tiết đặc điểm của vi điều khiển MEGAWIN và họ 80C51 của nhà sản xuất khác.
Tải về tập tin trong
file Excel >>


Philips

Part #Flash ROMInternal RAMAuxilliary RAMReplace it with
P89C51RA28K256256MPC89E52
P89C51RB216K256256MPC89E54
P89C51RC232K256256MPC89E58
P89C51RD264K256768MPC89E515
P89C51X24K128 MPC89E51
P89C52X28K256 MPC89E52
P89C54X216K256 MPC89E54
P89C58X232K256 MPC89E58
P89C60X264K256256MPC89E515
P89C61X264K256768MPC89E515

Winbond

Part #Flash ROMInternal RAMAuxilliary RAMReplace it with
W77E5832K2561KMPC89E58
W77IE5832K2561KMPC89E58
W78C51D4K128 MPC89E51
W78C52D8K256 MPC89E52
W78C5416K256 MPC89E54
W78C5832K256 MPC89E58
W78E51B4K128 MPC89E51
W78E52B8K256 MPC89E52
W78E54B16K256 MPC89E54
W78E5832K256 MPC89E58
W78E58B32K256256MPC89E58
W78IE528K256 MPC89E53
W78IE5416K256 MPC89E54

ATMEL

Part #Flash ROMInternal RAMAuxilliary RAMReplace it with
AT87F514K128 MPC89E52
AT87F51RC32K256256MPC89E58
AT87F528K256 MPC89E52
AT87F5520K256 MPC89E58
AT89C10511K64 MPC82E52
AT89C20512K128 MPC82E52
AT89C40514K128 MPC82E52
AT89C514K128 MPC89E51
AT89C528K256 MPC89E52
AT89C5520K256 MPC89E58
AT89C55WD20K256 MPC89E58
AT89F514K128 MPC89E51
AT89F528K256 MPC89E52
AT89LS514K128 MPC89L51
AT89LS528K256 MPC89L52
AT89LS5312K256 MPC89L53
AT89LS82528K256 MPC82L52
AT89LV514K128 MPC89L51
AT89LV528K256 MPC89L52
AT89LV5520K256 MPC89L58
AT89S514K128 MPC89E51
AT89S528K256 MPC89E52
AT89S5312K256 MPC89E53
AT89S82528K256 MPC89E52



CÁC SẢN PHẨM KHÁC CÙNG NHÀ SẢN XUẤT / OTHER PRODUCTS FROM Megawin

MPC89L58AE: Vi điều khiển họ 8051 của Megawin
Sẵn hàng (7)
45.000đ
8051 Writer U1: Bộ nạp ROM cho 8051 của Megawin
Sẵn hàng (1)
800.000đ
MPC82G516AE: Vi điều khiển họ 8051 của Megawin
63.000đ



Thao tác người sử dụng: [ Thêm dữ liệu ]







ĐIỀU KHOẢN SỬ DỤNG

Công ty TNHH Giải pháp TULA - TULA Solution Co., Ltd
Văn phòng giao dịch: Số 6 Ngõ 23 Đình Thôn (Phạm Hùng), Mỹ Đình, Nam Từ Liêm, Hà Nội
Tel./ Fax: 024.39655633,  Hotline: 0912612693,  E-mail:


Bản quyền © 2005-2017, Công ty TNHH Giải pháp TULA sở hữu.Website được thiết kế bởi Tula
